IO-Link Analyzer

Newsletter

Abonnieren Sie unseren Newsletter um über künftige Releses informiert zu werden.

Übersicht

Funktionen

  • Flexible Capture Modi
    • Auto Mode Auto-Detection von Wakeup und Geräte Kommunikations Parameter.
    • Manual Mode Beginn der Datenaufnahme mitten in einer laufenden IO-Link Kommunikation.
    • Live capture Die aufgenommenen Daten werden in Echtzeit dargestellt.
  • Smart Filtering IO-Link produziert eine grosse Menge an Daten. Um sich auf das Wesentliche zu konzentrieren, zeigt Smart Filtering nur Daten an, die interessante Informationen enthalten.
  • SIO-Mode Anzeige Zeigt den Status (HIGH/LOW) der I/Q Leitung im SIO-Modus.
  • Capture File Speichern Sie die aufgenommenen Daten für spätere Analyse oder senden Sie die Daten an einen Kollegen.
  • Einfache Verwendung
    • Funktioniert mit standard Kabeln. Keine Spezialkabel und T-Stücke nötig.
    • Keine aufwändige Software Lizenz Installation nötig. Installieren Sie die Software überall dort, wo Sie sie benötigen.
    • Keine USB Treiber Installation nötig.
    • Keine Admin-Rechte nötig. ( nur .net Framework 4.5 muss instaliert sein.)

Screenshots

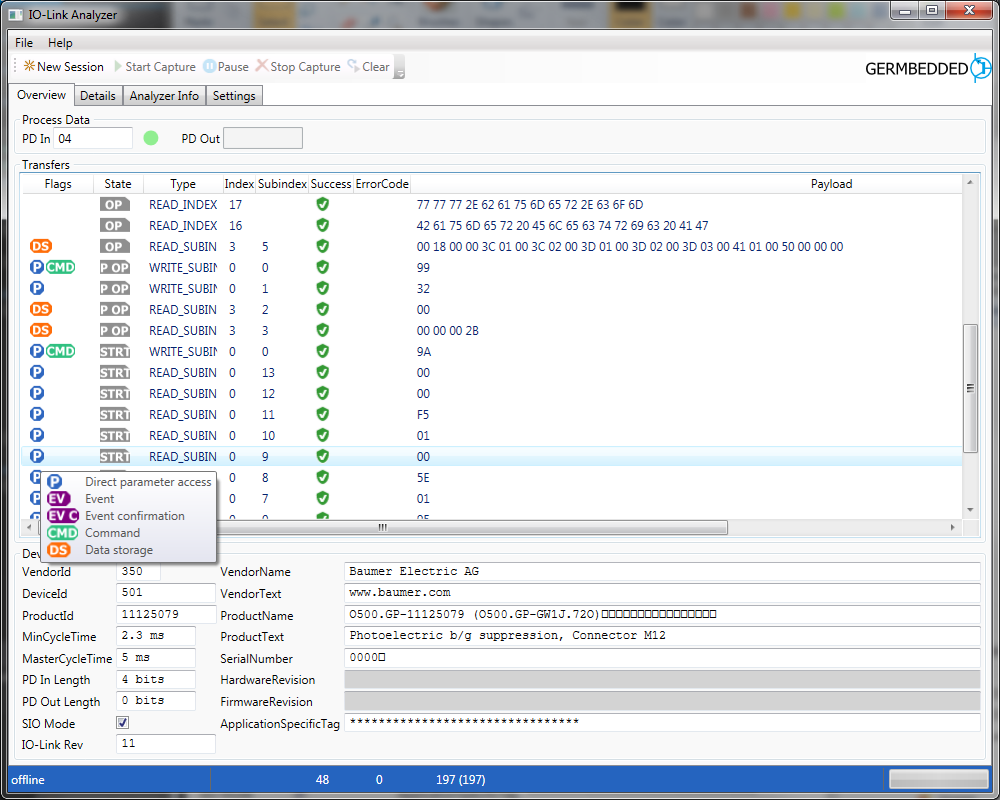

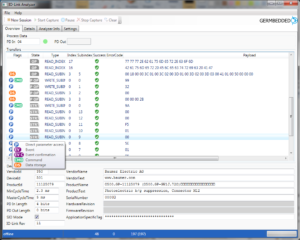

  • Process Data Echtzeit Prozessdatenanzeige
  • Transfers Zeigt alle relevanten IO-Link Transfer in einer übersichtlichen Zusammenfassung an. Hier sehen Sie unter anderem, welche Indizes gelesen und geschrieben werden, welche Events auftreten und welche Kommandos ausgeführt werden.
  • Device Info Informationen über das IO-Link Device

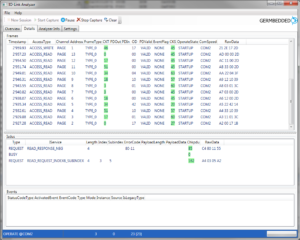

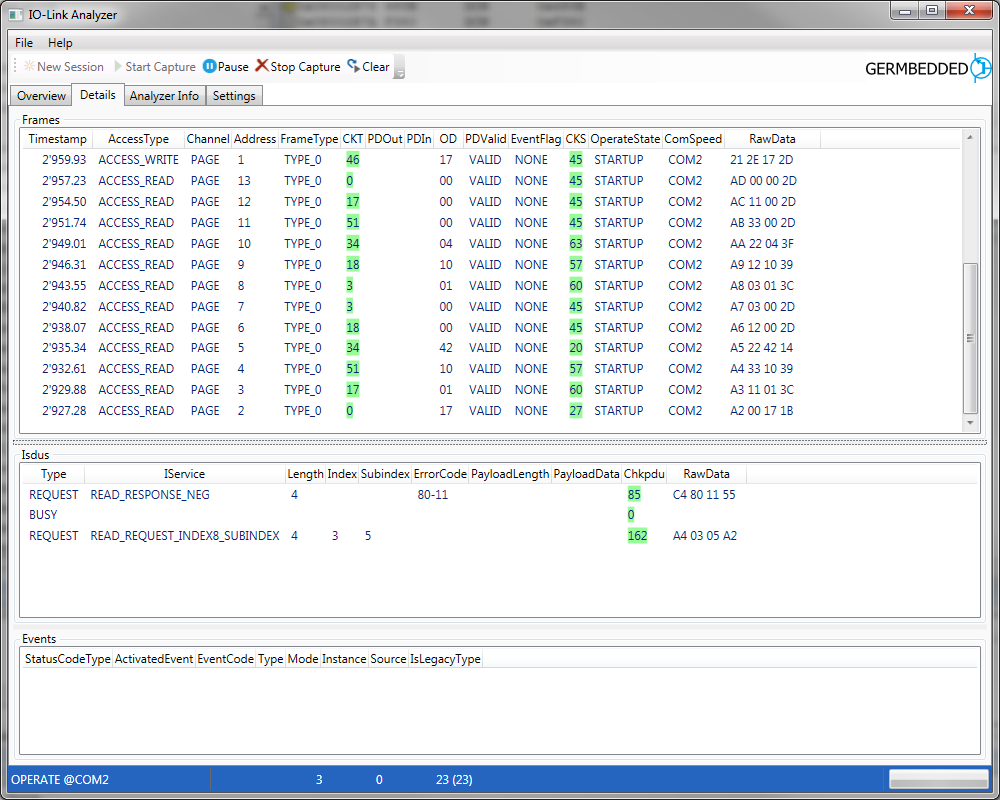

  • Frames Panel Dekodierte IO-Link Frames.
  • Isdus Panel Dekodierte ISDU Übertragungen.
  • Events Dekodierte IO-Link Events.

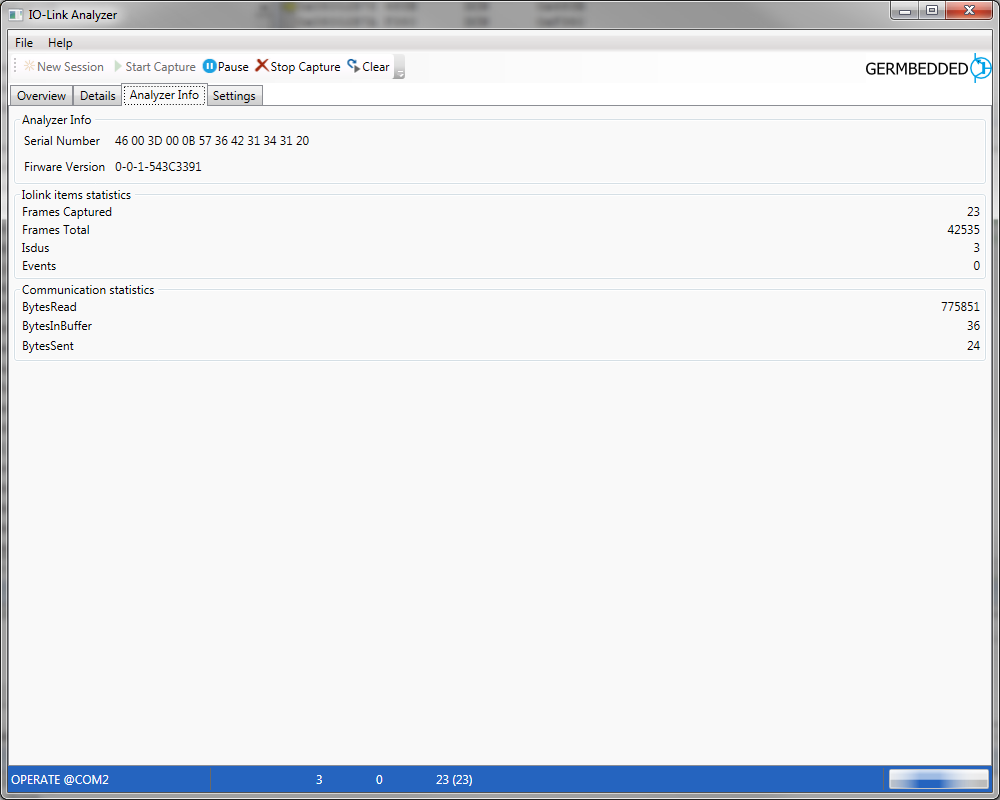

  • Analyzer Info Information über das angeschlossene Analyzer Gerät.
  • Iolink items statistics Statistik über empfangene IO-Link Items (Frames, Isdus, Events).
  • Communication statistics Statistik über die Kommunkation mit dem Analyzer Gerät.
  • Mode Wahl zwischen Auto- und Manuell-Modus.

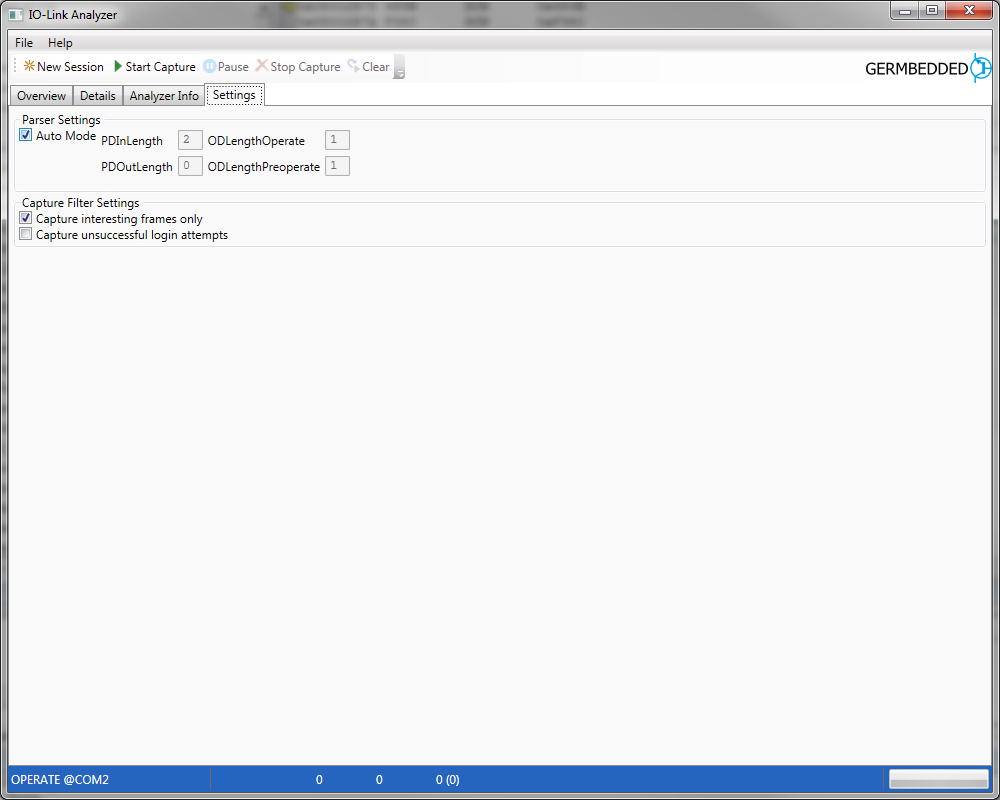

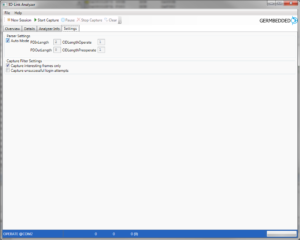

  • Capture Filter Einstellung des Capture Filters um die Menge der Daten zu reduzieren.
  • Led Balken Zeigt den Status der Detektierung an
    • Ganzer Balken blinkt: SIO-MODE
    • Slide von Links nach Rechts (langsam): COM1
    • Slide von Links nach Rechts (mittel): COM2
    • Slide von Links nach Rechts (schnell): COM3
  • Anschlüsse
    • USB Mini
    • M12 Female
    • M12 Male

Video

Software

Bitte besuchen Sie die downloads Seite für die aktuellste Software und Beispiele.

Trace Files Beispiele

Bitte besuchen Sie die downloads Seite für die aktuellste Software und Beispiele.
